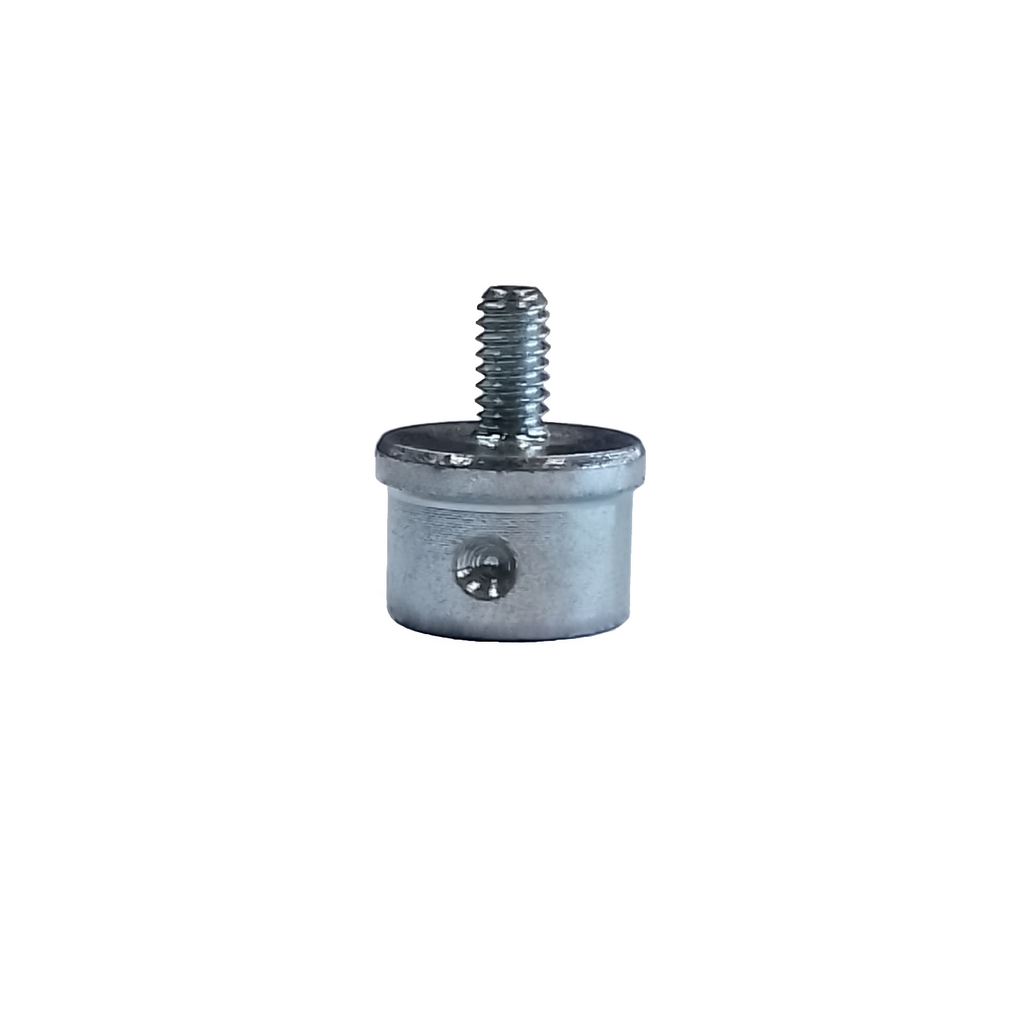

Produktinformationen "Aufnahme für Kreis-Cutter"
Die Aufnahme für Kreis-Cutter ist das obere Systemteil in der Presse: Sie hält den Kreis-Cutter ausgerichtet und arbeitet zusammen mit der Unterlage für Kreis-Cutter als Gegenlager. Ohne diese Aufnahme, den passenden Kreis-Cutter und die Unterlage ist das Stanzen kreisrunder Zuschnitte nicht sinnvoll umsetzbar.
Es gibt zwei Varianten: eine Ausführung für Ösenpresse TEP-2 und Kniehebelpresse und eine Ausführung nur für die Federschlagpresse. In der Federschlagvariante ist eine Feder integriert, die ausgestanzte Stoffscheiben aus der Aufnahme fördert und so typisches Nachfassen reduziert.
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Worin unterscheidet sich die Aufnahme von der Unterlage für Kreis-Cutter?
Die Aufnahme sitzt oben in der Presse und hält den Kreis-Cutter. Die Unterlage liegt unten und bildet das Gegenlager beim Stanzen.
Brauche ich zusätzlich Kreis-Cutter und Unterlage?
Ja. Für den Einsatz brauchen Sie Aufnahme, Kreis-Cutter und Unterlage gemeinsam. Ohne eines der drei Teile ist das System nicht sinnvoll nutzbar.
Welche Variante brauche ich für meine Presse?
Für Ösenpresse TEP-2 und Kniehebelpresse wählen Sie die TEP-2-Variante. Für die Federschlagpresse die Federschlagvariante. Die Federschlagvariante passt nur dort.
Warum ist die Spindelpresse für Kreis-Cutter nicht geeignet?
Die Spindelmechanik ermöglicht keine sauberen Kreis-Cutter-Stanzungen, auch wenn die Aufnahme mechanisch passen könnte.
Welche Kreis-Cutter-Größen sind möglich?
Im Getmore-Sortiment sind die Größen von 18 bis 50 mm in 2-mm-Schritten vorgesehen, ohne 46er- oder 48er-Linie.
Kann ich Kreis-Cutter anderer Hersteller verwenden?
Andere Hersteller sind nicht geprüft. Ob sie funktionieren, können wir nicht zusagen.
Ist der Kreis-Cutter scharf?
Ja. Der Kreis-Cutter ist sehr scharf. Achten Sie auf Schnittgefahr und greifen Sie nicht in die Schneide.
Varianten
Der Artikel wird als eine Produktlinie mit zwei Varianten geführt:
- Für Ösenpresse TEP-2 / Kniehebelpresse: Mechanische Ausführung für Pressen mit dieser Aufnahmelogik. Für Kreis-Cutter-Stanzungen ist die Spindelpresse nicht geeignet.
- Für Federschlagpresse: Nur für die Federschlagpresse; mit integrierter Feder zum Auswerfen der Stoffscheiben.
Auswahlhilfe
- Wählen Sie die Variante nach Ihrer vorhandenen Presse.
- Zusätzlich benötigen Sie den Kreis-Cutter in der gewünschten Größe und die Unterlage für Kreis-Cutter.
Einsatz
- Die Aufnahme hält den Kreis-Cutter in der oberen Werkzeugposition und arbeitet mit der Unterlage für Kreis-Cutter unten zusammen.
- Sie ist Teil des dreiteiligen Systems aus Aufnahme, Kreis-Cutter und Unterlage.
Montage
- TEP-2 / Kniehebelpresse: Aufnahme oben in die Presse einschrauben (ohne Zusatzwerkzeug). Kreis-Cutter von unten in die Aufnahme einsetzen.
- Federschlagpresse: Die Aufnahme mit der seitlichen Inbusschraube einspannen. Kreis-Cutter ausrichten und festspannen.
- Unten: 12-mm-Buchse entfernen. Zurück bleibt die 19-mm-Aufnahme; die Unterlage für Kreis-Cutter dort einstecken (nicht auf die Buchse legen) und mit den seitlichen Feststellschrauben fixieren.
Sicherheit
- Der Kreis-Cutter ist sehr scharf. Vermeiden Sie Kontakt mit der Schneide und achten Sie auf Schnittgefahr.
Mit Getmore Crafts Produkten
- Kreis-Cutter: Passend für die Kreis-Cutter-Größen von 18 bis 50 mm in 2-mm-Schritten; im Sortiment gibt es keine 46er- oder 48er-Linie.
- Unterlage für Kreis-Cutter: Immer dieselbe Unterlage (Artikelnummer 1010157883), unabhängig von der gewählten Aufnahmenvariante.
- Ösenpresse TEP-2 / Kniehebelpresse: Verwenden Sie die TEP-2-Variante der Aufnahme.
- Federschlagpresse: Verwenden Sie die Federschlagvariante der Aufnahme.
- Spindelpresse: Die TEP-2-Variante kann mechanisch passen, für Kreis-Cutter-Stanzungen ist die Spindelpresse jedoch nicht geeignet, weil die Spindelmechanik kein sauberes Stanzergebnis ermöglicht.
Mit Produkten anderer Hersteller
Ihr Paket enthält:
- 1 x Aufnahme für Kreis-Cutter in der gewählten Variante (TEP-2/Kniehebel oder Federschlagpresse )
Ihr Paket enthält nicht :
Technische Details
| Produktklasse | Zubehör |

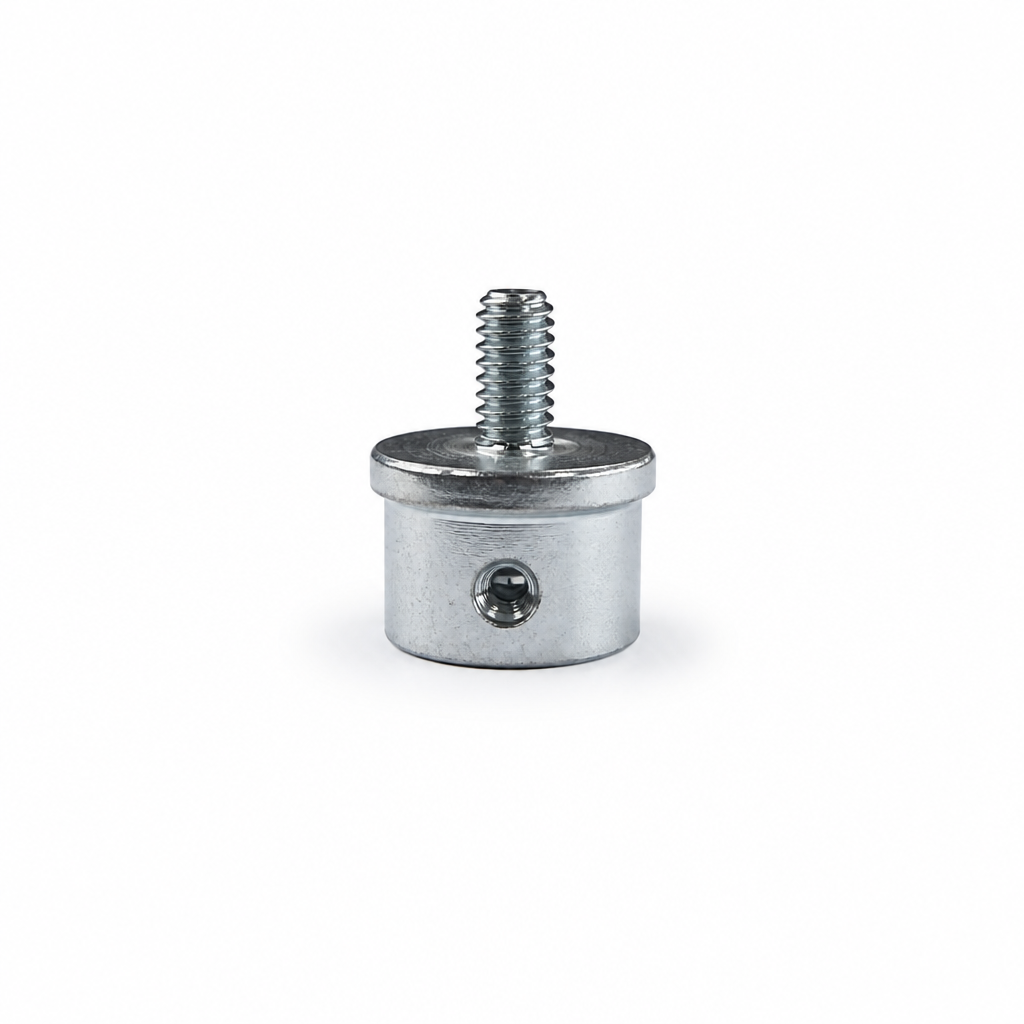

| Variante TEP-2 / Kniehebelpresse | Gesamthöhe (ohne Gewinde) 15 mm; Korpusdurchmesser 20 mm; Flanschhöhe 4 mm; Flanschdurchmesser 22 mm |
| Variante Federschlagpresse | Integrierte Feder zum Auswerfen der Stoffscheiben; keine tabellarischen Einzelmaße dokumentiert |
| Passende Kreis-Cutter (Getmore-Sortiment) | 18–50 mm in 2-mm-Schritten (ohne 46er- oder 48er-Linie) |
| Unterlage | Unterlage für Kreis-Cutter (1010157883) |
